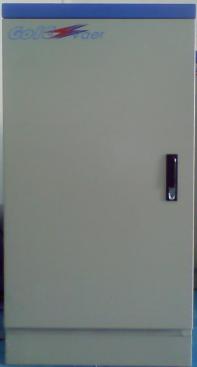

GOLEVAER通用智能节电器

一、概述

GOLEVAER通用智能节电器（以下简称GL-TY）系列，它是一种融合当今最先进节电技术、节电效能强大、应用范围广阔的综合的通用型智能省电系统。GL-TY基于电磁平衡原理，通过提高电力的质量及用电效率，使大部分电器设备的电力损耗得以减少。

产品优势：GL-TY的内部材料是采用进口优质的材料制成，选用H级绝缘标准，耐用性高。主回路没有电子零件，在通常情况下不会受温度及湿度影响，可靠性极高，更不会影响任何电器设备运作。

安装使用GL-TY后，电力得到多方位的管理，供电质量得以改善，而且电压稳定，使电器设备得到保护，延长设备寿命。另外通过节电，能降低供电变压器的负荷，并可增加更多的电器设备。在当今竞争激烈的商业及工业界里，安装本设备绝对是帮助企业降低成本，提高利润的好办法。

适用范围：绝大部分的用户都可安装GL-TY，例如工厂、商店、酒店、写字楼、银行、公园、小区等等。但长时间电压处于偏低的情况，及需要精确电压控制的设备则不适用GL-TY节电装置。

省电效果保证：安装GL-TY后确保省电效果，装机后节省用电金额可于一至二年左右回收投资。如装机后没节电效果，厂家承诺包退包换。

品质保证：产品以高品质材料并在严格的质量管理控制下制造，在正常使用下，厂商提供节能主机3年免费保修，使用期长达20年。GL-TY主机没有电子元器件和机械磨损，所以它基本上无故障也无需维修，此先进的设计足令GL-TY省电装置的实际使用期超出本公司提供的3年免费保修期，长达20年使用寿命，同其它节电设备（如变频器等）相比具有较高的安全性及性价比，同时，GL-TY无需专人员调试和维护，避免人为因素造成系统故障，具有较高的可靠性。

1.点击此处查看代理程序和样品购买方法

2.点击此处下载招商手册

3.点击此处下载代理协议

二、产品结构及节电原理

本产品的主机内部由一系列特殊设计的线圈按一定规则连接后固定在一个三柱式铁芯上制成，同时主机内部附有浪涌回路及相位调整线圈。

由于各线圈所产生的磁通是由各相励磁线圈所产生的磁通交汇在同一个铁芯上，使得三相磁势得到平衡，因而输出电压得到平衡，且稳定在所设定的工作电压上，实现电压整形，同时通过电感之间电磁相互作用，回收彼此反相的剩余电流和无功功率以最大限度的节省电能，吸收无效能耗。

节电装置除能通过上述原理达到显著的节电效果外，同时亦减轻了主供电回路的负担，增大了变压器容量的宽裕度，并增加了用户的负荷使用容量。

具体如下：

1.控压限流节电

大部分电源变压器的输出电压经常高于额定值5-10%左右（尤其是在用电低谷期）。过剩供给的电力使得用电设备产生额外的发热现象，它不但造成电力浪费，还会直接缩短设备本身的寿命。不仅白白浪费了电能，而且还造成用电设备（因电流增大）发热缩短寿命，甚至烧毁。GL-TY能够很好的解决以上问题，它采用先进的电磁平衡控压技术，根据供电压的变化调整电压的稳定性及幅值，即当电压过高时调低负载电压；当电压低于标准的供电电压下限时恢复正常的供电电压。GL-TY不仅可以做到自动平衡、稳定用电电压，而且能在不降低用电设备功效的情况下，依据负载的变化智能化地抑制减小用电电流、降低用电功耗。

2.改善三相不平衡度节电

消减三相电压的不平衡度可对电动机取得较理想的节电效益：

在三相电压幅值相等时，一般三相电压是平衡的，其各相电压矢量也相差120°，但在三相电压不平衡时，则产生负序电压和零序电压分量。它可使电动机产生附加的反方向旋转的制动力矩，如果要克服它并且按正方向保持原速度，就要额外增加相对于一倍负序分量的正序能量才能保持原速度，如果U2=1.5％U1，则要增加２×1.5％的功率，对于零序分量就是由于电压的不平衡产生电压中心点偏移导致的零序电压或电流分量，它对电动机产生振动力矩和增大线圈漏磁通消耗。本产品能改善不平衡电压的程度因而可带来节电效应。

3.降低启动电流及运行电流节电

电动机或感性灯具在起动时阻抗Z_L极小，电机起动电流一般为（3.5～5.5）Ｉ_Ａ，感性灯具起动电流一般为（1.5～2.0）Ｉ_Ａ，加入节电器后，等于接入了一定数量的等值抗阻Z_F，可将大大降低起动电流，同时可降低轻载电机及灯具的运行电流。

4.抑制瞬变浪涌节电

瞬变和浪涌是正弦交流波电路上电流与电压的一种瞬时态的畸变。浪涌、谐波为主要的表现形式。瞬变最主要的特点有三个：超高压，瞬时态，高频次。

概括性地说，瞬流会使用户的用电成本增加。同时，瞬流会破坏设备的安全运行。大量的科学研究已经证明，瞬变浪涌使一个用电系统的电耗增加的方式有三种：

系统效率下降。来自这样一个研究结果。在一条120V的电路中，电流为1.5A/小时，瞬流导致了8.05%的线路损耗增加。

电机温度升高。电机的温升还由于瞬流使电感性负载电流损失增加和铜损提高而造成。由于瞬流高压的冲击，多余的电能转换成热能，因而使电机的运行温度上升。电机温度每上升一度，大约增加4%的电耗。

电表转速加快。由于瞬流是突发式的过压，它会导致作用于电度盘上的同时性力矩突然发生变化，从而导致电表转速加快。安装本装置后可抑制瞬变和浪涌的幅度，起到一定程度的节电效果。同时安装本装置后可基本平稳了电压的波动，这是由于本装置采用了最理想的磁性材料和特殊的结线来平稳了电流或电压的瞬间变动。Du/dt得以抑制使工作线路上的电压得到稳定，这对用电设备起到了一定程度的保护作用，使用电设备免受了系统中的浪涌电压的损害。

GL-TY节电器的节电规律

由于GL-TY节电器独特的节电机理，其表现出的节电效果具有短时段的随机变化性和长时段的相对稳定性等特点，节电率的高低与以下几个方面的因素有关：

1．用户所处的环境。我们知道，GL-TY节电器是通过控压限流、吸收电路中的浪涌、尖峰等电压和电流瞬变而实现节电的。用户的电压越高，瞬变越活跃， GL-TY节电器表现出的节电效果越好。

2．设备的状况。功率因数越低的感性负载的节电效果更好。

3．由于负载工况的波动性及节电器所有的节电功能要完全起作用需要一个过程，因此GL-TY节电器需要较长的时间才能达到正常的节电效果。

三、性能特点

产品具备短路、过流、欠压等完备的保护功能，故障自动旁路。
对负载提供稳定的工作电压，提升供电品质。
抑制瞬变浪涌，减少机器设备发热，延长用电设备使用寿命，减少维修成本。
对以照明设备为主的系统可节电15-25%，动力混合负载可节电6-20％，提升功率因数10～20％。
增加系统设备使用容量，可使空气开关和线路承受压力减小。
安装方便，不改变用户用电习惯，无需维护，安装后即分分秒秒为用户省电、省钱。
串联于负载与电源间，不改变用户用电习惯，改善电压，使正弦波稳定、延长电器使用寿命1.2-1.6倍，降低维修成本60％。
提高系统供电容量，改善用电效率，减轻变压器负担有效抑制尖峰电压浪涌电流，减少线损保护设备。
数码显示，程序控制，面板可显示电流、电压、故障状态等参数。
自动稳压，中文显示，3相分调，通讯接口（选配功能）。

四、安装示意图

五、技术参数、规格型号

项目内容

型号 GL-TY

额定功率 2.5kw—500kw

输入相数单相/三相四线

电压单相220V、三相380VAC ±20％

频率 50/60hz

输出输出电压相电压160-220VAC,

输出电压精度 ±2.5%

过载能力 100%,长期;120%,20分钟;200%,1分钟;350%,3.5秒;500%,1秒

冷却方式强制风冷

工作环境温度 -30～+55℃

储存环境温度 -45～+65℃，相对湿度≦90，无结露

工作环境无爆炸性气体及粉尘的场合

显示 LED数码显示,可显示运行电流、电压、故障状态

控制方式单片机数码控制，操作面板可以设定运行参数

保护功能过流、过压、欠压、过热、过载等保护

安装方式壁挂式、柜式

接口 RS485（选装件）

通讯协议 MODBUS（选装件）

中文显示选装件

三相分调

型号	外型尺寸（H×W×D）mm	容量KVA	额定电流A		频率
型号	外型尺寸（H×W×D）mm	容量KVA	220V	380V	频率
GL-TY1015	325200190	4.4	15		50Hz
GL-TY1030	325200190	8.8	30
GL-TY1050	325200190	13.2	55
GL-TY3011	700450400	7.3		11
GL-TY3015	700450400	9.9		15
GL-TY3025	700450400	16.5		25
GL-TY3030	700450400	19.7		30
GL-TY3035	700450400	23.0		35
GL-TY3045	700450400	29.6		45
GL-TY3060	850500430	39.5		60
GL-TY3090	850500430	59.2		90
GL-TY3110	850500430	72.4		110
GL-TY3150	950550450	98.7		150
超过以上规格的请致电厂家咨询

六、测试方法

1. GL-TY节电规律具有随着时间延长由低到高的特点：

环境

GL-TY通过控压及抑制电路中的浪涌，尖峰等电压和电流瞬变的幅度而实现节电，所以供电系统中电压越高，瞬变越活跃，节电率效果就越好。另外用电系统反映出的节电率与用户电器本身的工况特点以及现场环境瞬流的活跃程度息息相关。这就决定了其节电率在短时段内具有随机性能和不恒定性的特点。而在一个较长的时段内，根据统计学的理论，其平均节电率趋于恒定。因此，对GL-TY节电器的节电效果的检测必须通过一个中长时段的对比才能测得接近实际的节电效果。

状况

频繁启动及负荷工况（电流）变化较大的设备是较理想的应用对象（如制衣厂，五金厂，机加工厂等等）。

功率因素

系统运行的功率因素越低，节电效果越佳。

2.节电效果检验

进行检测应满足下列条件：

生产品种、规格一致的同一产品。

同一系统作比较。

单位产量的耗电量相同时间段作对比。

3.测试方法：

3.1短时段测试

在未安装GL-TY之前，用测试仪测量系统运行的电流、有功、无功、功率因素。

安装后在同等状况、同一测试点，用测试仪测量电流、有功、无功、功率因素，也可由节电器里面的（节电――旁路）选择开关进行节电测试对比。测试表如下：

测试数据组	GL-TY投入前					GL-TY投入后					节电率（％）
测试数据组	电压V	电流A	有功KW	无功KVAR	COS&Aelig;	电压V	电流A	有功KW	无功KVAR	COS&Aelig;	节电率（％）
1
2
3
4
平均节电率

GL-TY测试原始数据记表（一）

3.2长时段测试

未安装节电器前，先对系统的生产和电耗情况进行详细统计，包括每天设备运行时间、产品种类、产量、系统总耗量，连续测试1－2周。

对系统进行安装布控后，通电试运行1－2天，确认系统运行完全正常。然后按未安装节电器的测试方法进行记录统计，连续测试2－8周。见下表：

GL-TY测试原始数据记录表

测试数据组	测试起止时间	GL-TY 状态	电度表读数	实际用电量	产量	单位产量电耗	节电率％
1	开始
	结束
	开始
	结束
2	开始
	结束
	开始
	结束
3	开始
	结束
	开始
	结束
4	开始
	结束
	开始
	结束
互感器倍率				平均节电率

根据测试结果，进行计算，算出节电率：P

P--节电率

A1—安装GL-TY之前的产品单位产量（时间）电耗。

A2—安装GL-TY之后的产品单位产量（时间）电耗。

如在同一系统中同时生产不同的产品，应在分别计算每种产品的单耗和节电率的基础上，再计算出平均节电率

七、使用GL-TY节电器前需要了解的情况

1.了解主要设备类型和用途

2.了解各低压配电所的情况，如变压器的台数，每台变压器的容量，画出低压配电示意图；了解各车间（或楼层）分配电柜的实际负荷的基本情况，如各车间（或楼层）总配电开关下的实际电压、电流，实测设备全部开启时的电压、电流、功率因数。

3.了解主要用电设备的名称、功率、实际运行时的电压、电流、功率因数等。

3.了解电费单价及每天工作的时间和每月工作时间。

详细了解以上情况后请填写《动力综合通用型节电器应用调查表》，然后根据调查表的数据参考下述条件判断是否适合安装GL-TY节电器和安装后大约的节电效果。

GL-TY节电率的高低主要取决于设备新旧程度、设备类型以及供电质量等因素。一般来说，电压高的系统、设备老化的系统、负载轻或功率因数低的系统节电率较高，可达10~25%。反之节电率会低一些，但一般可达5~15%。需要注意GL-TY节电规律具有随着时间延长由低到高的特点，故需参照"长时段测试"的方法多测试几个周方可以获得较好的效果。

客户问答

一、不稳定的供电电压，能否使用GL-TY节电装置？

答：国际标准规范电动机在电压变动率±10%不得影响性能，而 GL-TY节电装置由于有功率因数及无效电力的改善，因此电压变动率在标准值内皆不影响 GL-TY节电装置及负载的正常工作且节电装置本身也具备欠压自动旁路功能，因此国际标准规范电压变动范围内的供电系统均可以使用GL-TY节电装置。建议：若需精确电压控制的设备请不要接入 GL-TY节电装置．

二、１．用电户的功率因数已接近100％，安装GL-TY节电装置是否仍有节电效果？２．功率因数是否会超前？

答：１．GL-TY节电装置最主要的效益就是可以低减用电户的有功电费，因此即使功率因数已达100％，仍有节电效果。
　　２． GL-TY节电装置并非电容器，功率因数已达100％，则会保持在100％

三、用电系统中有灯具且灯具已采用电子镇流器或节能灯，是否仍有节能的效果？

答： GL-TY节电装置对照明设备的节约幅度约为15％-30％，若用电户已电子镇流器或节能灯，因其已经有一定的节能，此时再安装GL-TY节电装置仍有10％～20％的效果。且电子镇流器或节能灯的换装需一盏一盏更新，即耗时又耗费，一般寿命约为0.5-1年左右，因内部为电子零件，故对电击、突波影响甚巨，而换下来的传统镇流器或灯具的废弃处置，亦是件头痛的事。而GL-TY节电装置只要在照明回路总开关串接即能改善全部照明设备，GL-TY节电装置亦非电子零件，寿命高达十数年，是可靠度甚高的产品。

四、GL-TY节电装置适用/不适用负载为何?

答:1.照明回路有15-30%的节电效果；动力回路有6％～25％的节电效果。２．开放式电热回路及需电压需稳定在220V或380V的负载则不太适用GL-TY节电装置。

五、GL-TY节电装置对电热设备是否适用？

答：1.密闭式电热设备：如蒸笼、电锅…等在使用节电器后并不影响加热效率。 2.开放式电热设备：如电暖器、电熨斗…等则其加热时间会延长。

六、安装GL-TY节电装置对照明设备有何影响?

答;安装GL-TY节电装置后因GL-TY节电装置提供给设备较的电压、电流及功率的改善，亦可使灯具寿命延长约1.5-2倍。灯光照度会有一些降低，但感觉不明显。

七、如将供电变压器的输出电压调低是否也可达到GL-TY节电装置的效果？

答：变压器与GL-TY节电装置差异比较表

名称	变压器	GL-TY节电装置
１	电感性负载，无效功率增加，功率因数降低。	非电容器，但可提高６－８%的功率因数，并可降低无效功率的浪费。
２	电压调低时，当电力公司供电电压下降时，电器将产生问题。	为一自动装置，当电压偏低时，可自动BY PASS，电器做功不受影响。
３	空载时，也有铁损与铜损，相当耗电。	为一特殊技术，空载电流相当低。
４	电压调整须断电，危险耗时。	操作简易，无须断电，安全迅速。

八、使用稳压器与GL-TY节电装置有何差别？

　　答：稳压器与GL-TY节电装置差异比较表

名称	稳压器	GL-TY节电装置
1	体积大	体积小
2	价格昂贵	价格便宜
3	本身负载电流大	本身负载电流非常小
4	保修1年	主机保修3年
5	无法提高功率因数	提高功率因数6-8％
6	电子电路，故障率高	无电子回路，故障率低
7	稳定电压	根据负载状况调节电压

九、供电电压偏低的场所，是否可安装GL-TY节电装置？

答：GL-TY节电装置特别适合装在电压经常偏高的场所。至于电压偏低者因GL-TY节电装置有自动侦测BY PASS回路，即使白天高峰时段不能省电，晚上低谷时段仍可省电；夏天高峰时段不能省电，冬、秋、春季亦可省电；线路末端的回路不能省电，则前端的回路亦可省电。除了确认欲安装的场所、回路，确实长时间电压处于偏低的情况，则不适用GL-TY节电装置，但此种场所占极少数。
