注塑机节电器
时间:2017-08-24  点击人数:3548
一、 概述
注塑机是塑胶行业的主要生产设备,也是有名的"电老虎",耗电量大,电能浪费严重。由于电价昂贵,电费在企业生产成本中占有相当大的比重,已经成为严重影响企业生产效益的重要因素。
随着市场竞争的日益加剧,各企业都在采取各种节能降耗措施、努力降低生产成本,以便提高市场竞争力。但是,注塑机的电能浪费问题一直困扰着广大塑胶生产企业。在此形式下,高力在吸收国外有关技术的基础上,结合自己多年来在节能领域积累的丰富经验,研制开发出高科技产品——GL-ZS系列注塑机节电器,为注塑机用户提供了一个行之有效的节能降耗手段,使注塑机的单机电耗下降30%以上,受到广大塑胶生产企业的欢迎。

二、基本结构
GL-ZS系列节电器是一个高度智能化的集成控制系统,我公司以一个控制柜的形式提供给各位用户,控制柜的具体尺寸与所对应的注塑机油泵电机功率有关,标准控制柜尺寸参见附表。GL-ZS主要由以下三部分组成:
1.调速器:由变频器控制油泵调速运行,调速范围为0-100%,过载率为120-150%,过载持续时间一分钟。调速器的运转频率或转速信号来自于智能控制单元,按智能控制单元确定的速度——时间曲线自动调速运转。
2.切换组件:该组件由一系列断路器、接触器、开关、按钮等低压电器组成,用于注塑机节电运行和市电运行这两种工作方式的切换控制。节电运行时,调速器驱动油泵电机运行,实现软启动、软停车和自动调速控制。市电运行时,油泵电机恢复原有启动器控制,实现降压启动和全压市电运行,油泵转速恒定。两种工作方式的切换确保在节电器意外故障时不影响注塑机的正常工作,维持注塑机正常生产。
3.智能控制单元:智能控制单元是注塑机节电智能控制器的核心,承担着大量的分析、计算和实时控制任务。它收集来自注塑机的运行信息,进行综合分析处理,按照优化的节电数学模型,计算出注塑机油泵的节电运转速度曲线,控制油泵调速运行,实现节能运行。节电数学模型包括注塑机的类型、注塑机的当前工况、注塑机的参数设定值等设备运行信息,使节电控制器能够自动适应注塑机的工况变化,在开模、合模、射胶、冷却、回料等不同工作阶段,注塑机均能达到最佳的节电效果。并且在工艺工程师或操作工对注塑机参数进行微调时,节电控制器能够自动识别这些参数的变化,自动修正控制输出数据,达到节电效果最好、产品质量最佳的双重效果。

三、节电原理
注塑机的能耗主要表现在电能消耗方面,按具体设备来划分,大致可分为下列三个部分:
1、 液压系统油泵的电能消耗
2、 加热器的电能消耗
3、  循环冷却水泵的电能消耗
其中,液压油泵电机的用电量占整个注塑机用电量的80%以上,降低其耗电量是注塑机节能的关键。
注塑机液压油泵大多采用叶片泵、柱塞泵和活塞泵,都是典型的容积式油泵,其供油量与油泵转速成正比,在工频50Hz恒速运转状态下,油泵的供油量是恒定不变的。由于受到技术条件的限制,现在的注塑机液压系统几乎全部是阀控系统,即油泵电机由工频50Hz电源驱动恒速运转,油泵供油量恒定,当注塑机的油量需求发生变化时,由安装在油泵出口的溢流阀或比例阀来调节负载压力和负载流量,满足注塑机工况变化的需要。

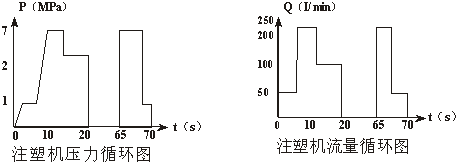

事实上,注塑机液压系统是一个压力和流量波动都较大的负载,在合模、锁模、射胶、保压、冷却、开模、顶出等不同工作阶段,其压力和流量都要发生有规律的变化,典型的注塑机压力和流量曲线如下图所示。

从上图可以看出,在一个工作循环周期内,注塑机的实际压力和实际流量是变化的,时大时小,有时几乎为零。在实际流量较小时,油泵的供油量远远大于负载实际消耗量,供大于求,富余的处于高压状态下的液压油全部经溢流阀溢流。高压状态下的液压油经溢流阀后放出大量热能,这部分耗散的能量实际上是油泵电机从电网吸收电能中的一部分。小流量状态维持的时间越长,所耗散的电能也就越大。因此,注塑机液压系统存在严重的能源浪费问题。
从上述分析中可知,注塑机液压系统电能浪费问题的最直接原因就是油泵流量与负载流量需求不相适应,供大于求,造成高压液压油溢流,这是油泵转速恒定不变所带来的不良后果。针对此问题,我公司研制开发出GL-ZS节电器能解决注塑机电能浪费问题。
注塑机原有控制系统采用GL-ZS节电器改造后,液压油泵不再是工频50Hz恒速运转的,而是改由调速器进行启停控制和调速运行,速度可以在0-50Hz范围内连续可调,即油泵供油量可以在0-100%范围内连续可调。
在注塑循环过程中,智能控制单元自动检测来自于注塑机控制系统的工作状态信号,并对这些信息进行分析和计算,根据注塑机当前的工作状态(开模、合模、射胶、回料、顶出等)对工作压力及工作流量要求,自动控制调速器运行,从而调节油泵的转速,使油泵实际供油量与注塑机的流量需求相一致,彻底消除溢流现象,节省电能消耗。

四、产品的适用对象及应用范围
GL-ZS系列产品可广泛应用于各种类型的注塑机、挤压机、油压机及其它具有液压泵的生产设备,既适用于老设备的节电技术改造,又适用于注塑机和挤压机制造商为其产品进行配套。
GL-ZS系列产品具有多种规格型号,既可用来改造东芝、三菱等外商生产的注塑机,又可改造震雄、海天等合资或国产注塑机和其它挤压设备。
GL-ZS的每一种型号都与相应的注塑机油泵电机对应,请在订购时提供注塑机型号、生产厂家、液压电机功率等设备参数,以便正确合理地选用节电器。

五、主要特点
GL-ZS注塑机节电器具有如下特点:
1、 节省电能,降低能源消耗,节约生产成本,节电率达到25--70%
2、 提高电网功率因数,节省就地补偿装置,电网侧功率因数达到0.95以上。
3、 平滑启动,消除启动时的大电流冲击,启动时电机电流可限制在其额定电流的150%以内。
4、 平缓启动和平缓停车,消除液压冲击现象。
5、  减少液压油发热,降低了冷却水的消耗量,并有效减缓液压元器件的老化问题。
6、  减轻电机轴承、油泵叶片等运动部件的磨损程度,延长其使用寿命。
7、  设备故障率下降,可靠性提高,减少了备品备件消耗,降低了维修成本。
8、  微电脑智能控制,具有强大的自学习功能,自动适应注塑机工况的变化,无需人工调整。
9、  自动跟踪注塑机运行数据。当工艺工程师或操作工修改注塑机压力、速度等预置参数时,不必调整GL-ZS的系统数据,GL-ZS能自动适应注塑机压力、速度等预置参数的变化。
10、 市电/节电切换。GL-ZS注塑机节电器具有完善的市电/节电转换功能,特殊情况下,万一节电器发生故障,可以切换到市电运行,不会影响注塑机的正常工作。
11、  GL-ZS注塑机节电器一旦安装调试完成,上电后它就会自动运行,注塑机的操作方式与改造前完全相同,操作工不必重新培训。
12、 完善的运行指示和故障查寻功能,方便设备管理人员的日常维护工作。

六、产品的节电规律
GL-ZS是根据当前注塑工艺对流量、压力的要求,进行动态跟踪、分析,调整电机的输出功率的,每一段工艺过程都对应电机相应的转速。它有如下的节电规律:
1、设备的运行状况,注塑机电机负荷越轻、空载时间越长,节电率越理想。
2、产品的工艺要求,产品对流量、压力要求越小,产品的生产周期越长、冷却时间越长,节电率越理想。

七、应用对象是否适用GL-ZS节电器的评判
  根据产品的适用范围和节电规律,可以考察应用对象是否适用节电器:
      1、考察设备的运状况,检测电机的运行参数,大致判定设备的负荷情况。
      2、考察产品的工艺要求、参数,可判定大致的节电率

八、产品规格及尺寸
规格
尺寸(高*宽*厚)(mm)
5.5KW-7.5KW
700X350X330
11KW-18.5KW
800X400X360
22KW-30KW
900X450X420
37KW-55KW
1100X520X440
75KW-90KW
1200X560X460
110KW-132KW
1400X650X530
注:超出以上规格的尺寸请咨询公司技术部
