高压变频节电柜
时间:2017-08-24  点击人数:5263
        产品简介
GLF9000高压变频节电控制系统 是本公司在多年电气传动和自动化工程应用丰富实践经验的基础上,运用当今世界最先进的可靠性热设计和冗余设计理念,结合中国国情,并采用工业级数字信号微处理器、大规模集成电路芯片和新一代高可靠性IGBT功率器件,开发设计生产出的高可靠性变频节能系列产品。高力发致力于打造可靠性最高的高压变频节能品牌。产品节能效果高达30--70%。

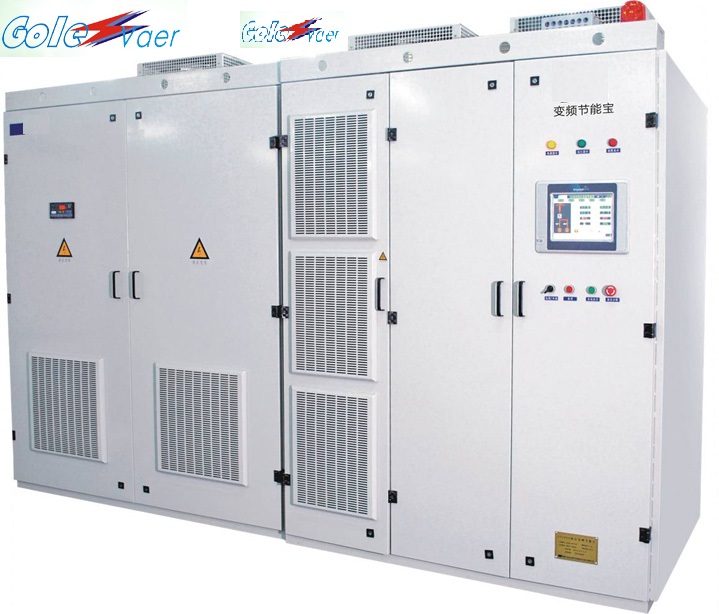

GLF9000实物近照

功能特点
  • 高可靠,长寿命

设计寿命30年,设计平均无故障工作时间

MTBF>10万小时,功率单元故障平均修复时间

MTTR<10分钟。

变压器柜、逆变单元柜、控制柜的柜顶均安装有原装

进口德国EBM长寿命风机,通风散热好。风冷系统的平均无

故障时间大于装置的平均无故障运行时间。

  • 绝对可靠的控制电源供电

标准配置双回路控制电源供电(1路内部220VAC和1路外部220VAC),其中内部控制电源取自输入侧隔离变压器的一个附加副边绕组,只要高压主电源有电,控制电源就不会失电。高压主电源失电时,外部220VAC电源继续供电。

可选的外部220VDC控制电源输入是专门为高压室直流屏电源系统设计的,方便从直流系统获取稳定的控制电源。

可选配UPS,以获得更稳定的冗余电源。

  • 光纤通讯,完全电气隔离,抗干扰能力强。

  • 具有自动限流运行功能,防止负荷波动时异常跳闸。

  • 功率单元旁路运行

当某个功率单元故障时,功率单元自动旁路技术可以将故障的功率单元自动切除,三相输出电压自动平衡,变频节能宝继续运行。提供有1级和2级旁路功能。

单元旁路后,可根据当前负载的轻重自动修改压频比,限流运行,以便尽可能地减小降额百分比,维持较高功率输出。

  • 完善的可靠性结构设计

一体化输入干式隔离变压器,H级绝缘,高可靠设计。

变压器柜配置有温控仪,柜门前面板有数码温度显示表,可以监控绕组温度。

变压器柜设有门限开关,带电开门时系统会自动声光告警,柜顶有告警旋灯。

柜内有防低温凝露加热装置,允许在低温潮湿的地区长期运行。

柜体进行电磁屏蔽处理,满足EMC的严格要求。

柜与柜之间通过柜体侧立柱由螺栓紧固,柜子可分开吊运。


技术数据
glf9000系列6kV、10kV高压变频节能宝是直接高压输入输出型变频节能控制装置,可以直接驱动6kV、10kV高压电动机;它采用了先进的功率单元串联叠波技术和多电平PWM技术等,消除了绝大部分谐波电流,具有完美的输入输出波形。其输入输出谐波完全满足IEEE519-1992和GB/T14549-2002《电能质量、公用电网谐波》对谐波含量的严格要求,无需安装输入输出滤波器便能使电网和周边用电设备免受谐波干扰。

高压输入
电压范围 6kV(-20%~+15%),10kV(-20%~+15%)
频率范围 50/60Hz±3%
高压输出
输出电压 0~6 kV,0~10kV
输出频率及精度 0~50/60Hz, 0.1Hz
输出波形 多电平PWM正弦波,总谐波畸变率THD<4%
性能
效率 额定负载时逆变效率>98%,含变压器的整机效率>96%
功率因数 额定负载时>0.97
输出过载能力
110%可长期稳定运行
一般应用:120%/1min,150%/2s,160%立即保护
重载应用:150%/1min,180%/2s,200%立即保护
电源允许掉电时间 ≤250ms,轻载时时间更长。
平均无故障运行时间 >100000h
控制
控制方式 空间矢量控制正弦波PWM控制
加减速时间 4~1000s
开关量输入/输出 11路/10路
模拟量输入 1~5V,4~20mA (4路)
模拟量输出 3路(可选0~5V,4~20mA),对应5种变量
通讯 RS485接口,遵循Modbus协议,可选PROFIBUS-DP和以太网等接口
环境
使用场所 室内,无爆炸性或腐蚀性气体,无导电粉尘,无油雾
运行环境温度 0~+40℃
储运温度 -40℃~+70℃
环境湿度 <90%(无凝露)
海拔高度 <1000米,高于1000米需降额使用
其他
保护功能
过电流,过载,短路,三相电流不平衡,瞬时掉电,输入、输出缺相,过压,欠压,本体过热,变压器过热,外部故障停机,功率单元自动旁路
冷却方式 强迫风冷,也可根据用户要求提供水冷-空气闭路循环的冷却方式
用户界面 全中文WINDOS 操作系统,10.4寸全真彩LCD 显示,触摸屏
防护等级 IP31
噪音 <75dB(A)

运行环境

周围环境:避免阳光直射,无腐蚀性、易燃性气体,无导电粉尘、水滴、盐份、多尘、震动等。

海拔高度:<1000米,大于1000米时降额使用。

运行温度:0℃~40℃

相对湿度:<90%,不结露。

使用场地:室内




应用范围

  • 火电发电厂:引风机,送风机,循环水泵,凝结泵,给水泵,压缩机等;

  • 石油、化工:风机,压缩机,管道泵,注水泵,输油泵,电潜泵;

  • 冶金:除尘风机,引风机,鼓风机,水泵,渣浆泵等;

  • 采矿:排风扇、排风泵、吸尘风机、窑炉传动、离心进料泵、除垢泵、介质泵等;

  • 市政供水:取水泵,供水泵,加压泵、净化泵、清水泵等;

  • 水泥制造:窑炉引风机、生料碾磨机、循环风机、窑头风机、高温排风机、主吸尘风机等;

  • 造纸/制药/运输:打浆机、清洗泵、大型船舶/列车等;

  • 其他:风力涡轮机、风泵试验台、风洞试验、发动机试验台等;
