恒压供水(气)节电控制系统
一、 系统的组成
恒压供水(气)指的是主管出口压力恒定供水(气),用水泵(空压机)调速控制的方式。根据变频调速的原理,采用变频调速控制电机转速,即控制了水泵(空压机)的流量或压力,最终达到稳定主管出口压力的目的,节省电能。
二、 系统原理:

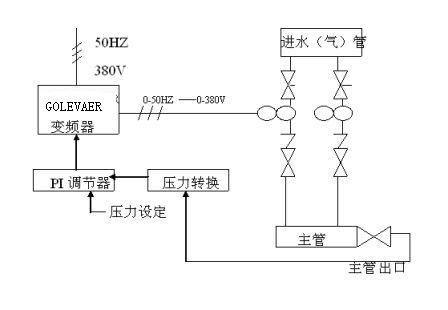

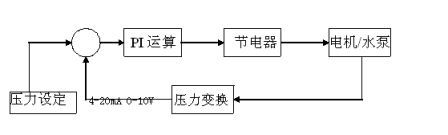

将图A简化为恒压闭环控制信号框图,现以水泵为例说明,则如图B所示,其原理是:将主管出口压力作为调控参数,通过压力变送器将主管出口压力信号,转换为4~20mA直流信号(0-10V直流信号),送入调节器,与压力设定比较,其差值由调节器作PI运算,输出信号送给变频器,随时调整变频器的输出频率,控制电机转速,改变泵的排水量,维持主管出口压力稳定在设定的压力值上;若主管压力增加时,将自动进行调节,例如:当用水量减少时而主管压力增加时,调节过程是变频器信号大于设定信号,调节器输出减少,变频输出频率低,电机转速下降,泵排水量减小,使主管压力减小;由于其调控过程较快,短时间内,变频器信号和压力给定信号便处于动态平衡状态,从而维持了变频器输出频率稳定,实现了主管出口压力,平稳供水----恒压供水。
空压机的恒压供气的控制原理和上述原理是类似的。
三.解决方案
自来水压力有限,能常要采用二次加压以满足供水需求,但末端压力是不断变化的。下面以有四台水泵的二级泵站为例说明,设定四台水泵,其中3台工作1台备用。
(1) 四台水泵,设定一台可实现变频运行,其余三台工频运行;
(2) 三台水泵工作时,其中二台工频运行,一台变频运行;
(3) 二台水泵工作时,一台工频运行,一台变频运行;
(4) 为确保工艺控制要求的实现,将四台电机的控制、运算单元集中于一个控制柜内;

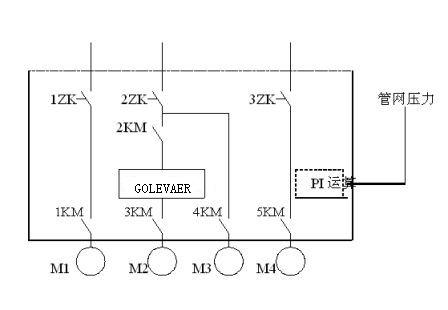

接线如图C所示,二级水泵或增压泵运行,以集水管网压力参数为给定量,决定水泵运行工况。
A、 集水管压力≥0.8:1台变频,3台备用;
B、 集水管压力≤0.6:1台变频,1台工频,1台备用;
C、 集水管压力≤0.4:1台变频,2台工频,1台备用;
D、 集水管压力≤0.2:3台工频,1台备用;
E、 上述四种工况:可用选择开关手动切换,或可由集水管网压力一压力变换器——PI运算——变为开关控制信号
F、 泵出口阀门及集水管网出口阀门应全开;
G、 作变频运行的电机由压力信号的大小自动进行不同速度的切换。
四、主要特点
◇ 节电率达20%-50%
◇ 有效防止机械磨损,延长电机使用的寿命
◇ 改善功率因素
◇ 瞬时态转矩反映
◇ 降低电机运行噪音与运行温度
五、适用范围
各种供水、供气系统,如:水泵、油泵、空压机等。
六、产品规格及尺寸规格 | 尺寸(高*宽*厚)(mm) |
5.5KW-7.5KW | 700X350X330 |
11KW-18.5KW | 800X400X360 |
22KW-30KW | 900X450X420 |
37KW-55KW | 1100X520X440 |
75KW-90KW | 1200X560X460 |
110KW-132KW | 1400X650X530 |
160KW-200KW | 1700X574X440 |
220KW-315KW | 2100X850X508 |
注:超出以上规格的尺寸请咨询公司技术部
